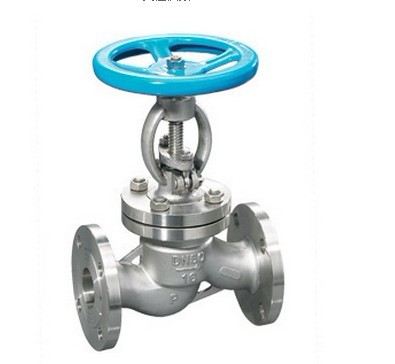

不锈钢法兰截止阀J41W-16P-64P

不锈钢截止阀的详细介绍：

一、J41W不锈钢截止阀产品特点：

该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。具体如下：

1、结构比闸阀简单，制造与维修都较方便。

2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

4、启闭力矩大、启闭较费力，启闭时间校长。

5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

6、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

7、全开时阀瓣经常受冲蚀。

二、J41W不锈钢截止阀设计与制造标准：
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927

三、J41W不锈钢截止阀工作原理：

1、截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

2、截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

3、截止阀只许介质单向流动，安装时有方向性。截止阀结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

三，【性能参数】

【零件材料】

四，【结构简图】

五，不锈钢截止阀 主要连接尺寸
