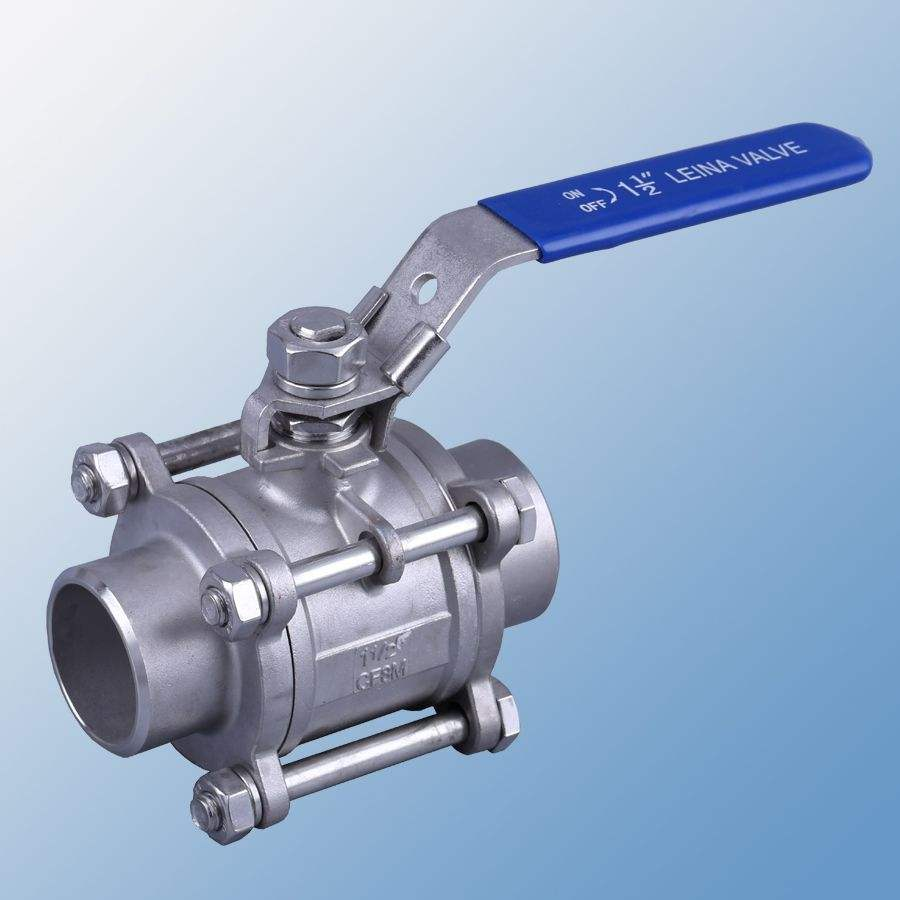

焊接球阀Q61F

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供焊接球阀Q61F制造商,主要生产焊接球阀Q61F销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【阀门介绍】

疏水阀

【阀门型号】

q61f系列常见的焊接球阀型号：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。

q67系列常见的焊接球阀型号：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

【结构简图】

疏水阀

图中数字解析：1表示阀体，2表示下阀杆座，3、6、12、18表示O型圈，4表示下轴衬，5表示平面轴衬，7表示阀盖，8表示球体，9表示压板圈，10表示弹簧，11表示防火垫，13表示阀座，14密封圈，15表示上轴衬，16表示平面轴衬，17表示上阀杆座，19表示阀座注脂阀，20表示阀杆注脂阀，21表示阀杆，22表示填料，23表示压盖，24表示螺钉，25表示排泄阀。

【性能参数】

公称压力：1.6-6.4MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体(W、O、G)

螺纹类型：G、NPT、BSPT、BSP、DI259/2999

【连接尺寸及重量】

SIZE	¹/₄	³/₈	¹/₂	³/₄	1	1 ¹/₄	1 ¹/₂	2	2 ¹/₂	3	4
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106
