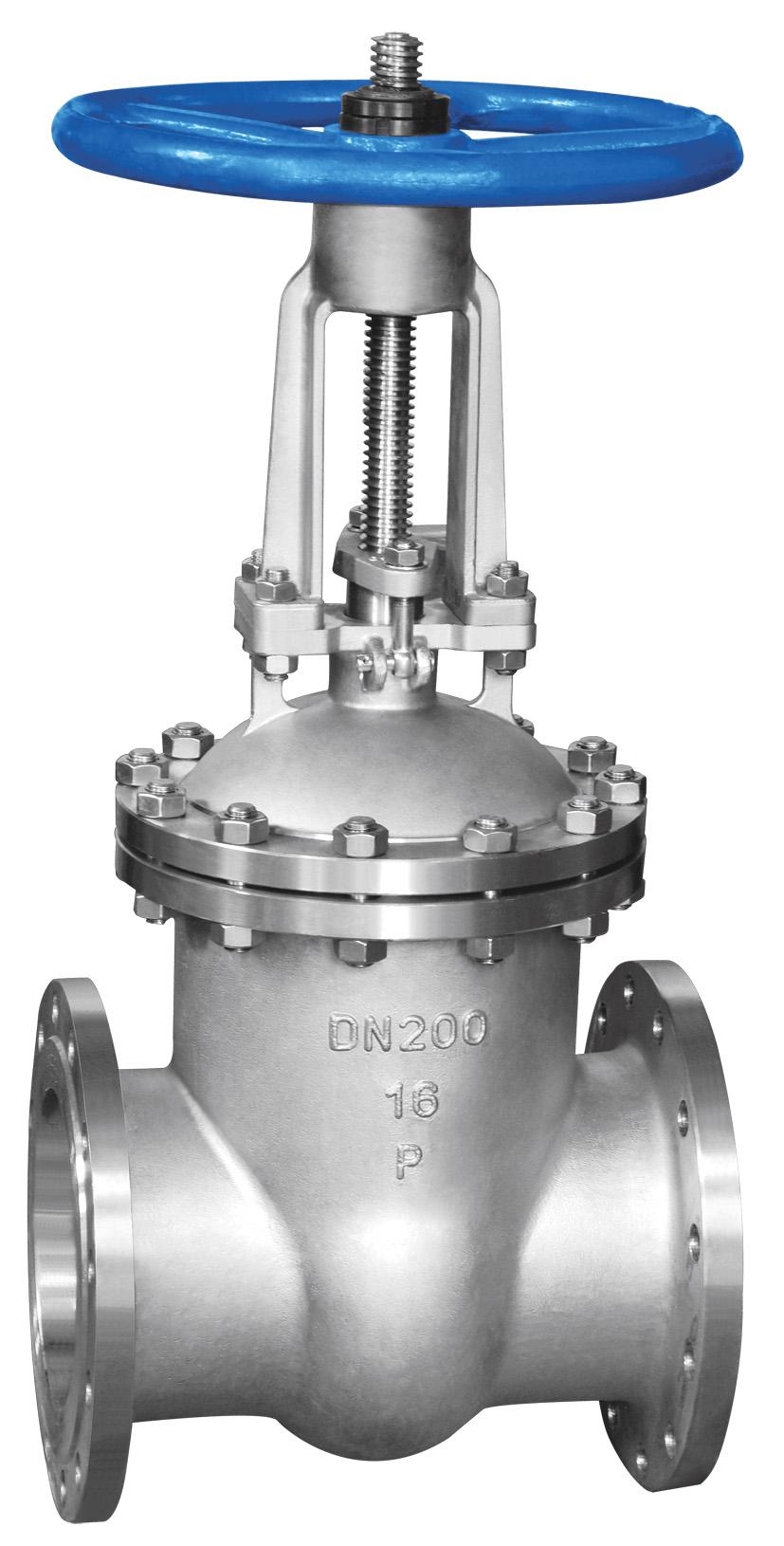

产品名称：	不锈钢闸阀法兰闸阀
产品型号：	Z41W
产品报价：	零售价（0.0000）市场价（￥0.00）会员价（0.0000） VIP价（0.0000）
产品特点：	闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

不锈钢闸阀应用规范:

1、设计制造按GB12234-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927

不锈钢闸阀-性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

不锈钢闸阀-主要零件材质

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo₂Ti系列	ZG00Cr17Ni14Mo₂系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo₂Ti	ooCr17Ni14Mo₂	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

疏水阀

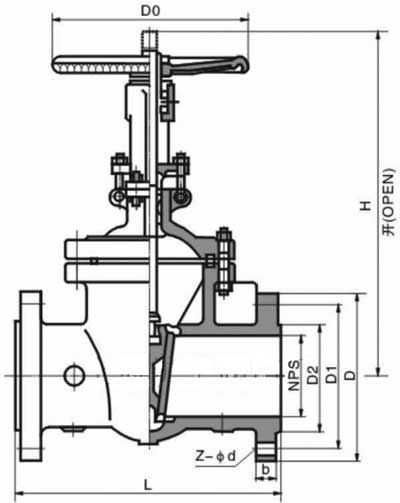

主要连接尺寸：

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-2.5MPa	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	490	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800
