详细说明
|
产品简介： |
|
产品型号：
|
Y13H |
|
产品名称：
|

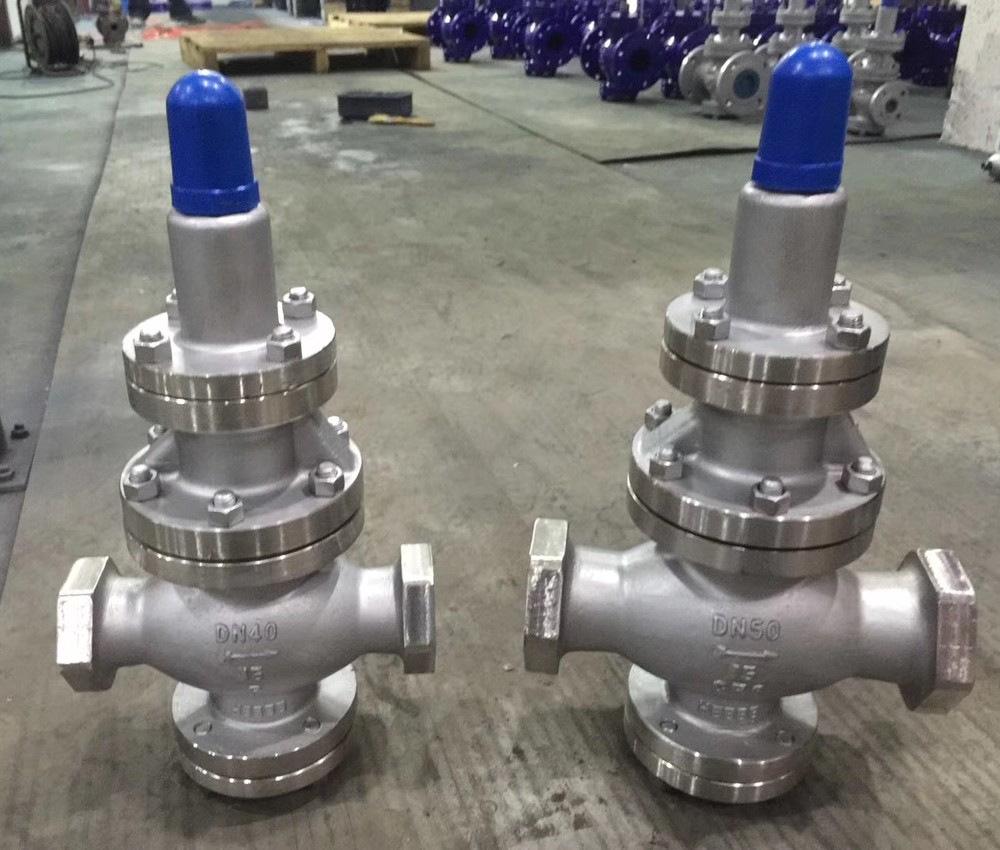

内螺纹蒸汽减压阀
|
|
产品简述：
|
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 |
一、Y13H内螺纹蒸汽减压阀结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
二、Y13H内螺纹蒸汽减压阀性能指标：
|
公称压力（MPa） |
1.6 |
2.5 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
|
密封试验压力（MPa） |
1.6 |
2.5 |
|
最高进口压力（MPa） |
1.6 |
2.5 |
|
出口压力范围（MPa） |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差（MPa） |
GB12246-1989 |
|
流量特性偏差（MPa） |
GB12246-1989 |
|
最小压差（MPa） |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
*：壳体试验不包括膜片、阀盖。
三、Y13H内螺纹蒸汽减压阀主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB，CF8，CF8M
|
|
阀座 阀盘
|
2Cr13
|
|
缸套
|
2Cr13/25（镀硬铬）
|
|
活塞
|
2Cr13/铜合金
|
|
活塞环
|
合金铸铁
|
|
导阀座 导阀杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
四、Y13H内螺纹蒸汽减压阀流量系数（Cv）：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
五、Y13H内螺纹蒸汽减压阀连接尺寸：
|
公称通径DN＆#65279;
|
G
|
L
|
H
|
Hl
|
|
15
|
1/2"
|
140
|
295
|
90
|
|
20
|
3-4"
|
140
|
330
|
98
|
|
25
|
1"
|
160
|
330
|
110
|
|
32
|
1-1/4"
|
180
|
330
|
110
|
|
40
|
1-1/4"
|
200
|
345
|
125
|
|
50
|
2"
|
230
|
345
|
125
|
|
声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
