进口T型过滤器

进口T型过滤器描述--
1.T型过滤器有直流式和折流式结构, 有法兰和焊接等连接方式, 通常是安装在减压阀、泄压阀、定水位阀、机泵、压缩机、仪表或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用
2.T型过滤器当流体进入置滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。
3.过滤器材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
4.过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
5.进出口通径原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

进口T型过滤器技术参数--

壳体材质	碳钢	不锈钢
滤芯材质	不锈钢
工作温度（℃）	-30~380	-80~450
连接形式	法兰连接、对焊连接、螺纹连接
公称压力（MPa）	0.6~5.0(150Lb~600Lb)
过滤精度（目/in）	10~300

进口T型过滤器优点—
抗污性强，排污方便；
易于清洗，滤芯可更换;
流通面积大，压力损失小；
过滤精度高，滤芯孔径均匀;
过滤阻力小，通量大、截污能力强;
滤芯材料洁净度高，对过滤介质无污染;
强度大，耐高温，滤芯不易变形;
进口T型过滤器技术参数--

孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

孔目数目	丝径mm	可拦截的粒径um	开孔面积（%）
10	0.508	2032	36
12	0.475	1660	39
14	0.376	1438	37
16	0.315	1273	35
18	0.315	1096	39
20	0.273	955	33
22	0.234	882	31
24	0.234	785	44
26	0.234	743	41
28	0.234	673	44
30	0.234	614	47
32	0.234	560	50
36	0.234	472	54
38	0.234	455	54
40	0.193	442	51
50	0.152	356	50
60	0.122	301	49
80	0.102	216	53
100	0.081	173	54
120	0.081	131	62
150	0.065	104	31
200	0.050	74	33
300	0.035	44	30

1、适合物料；
化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等
2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）
3、工作温度：≤90℃
4、公称通径：DN25—DN600mm
5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
6、法兰标准：GB81-59（也可按用户要求制造）
7、壳体材质：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

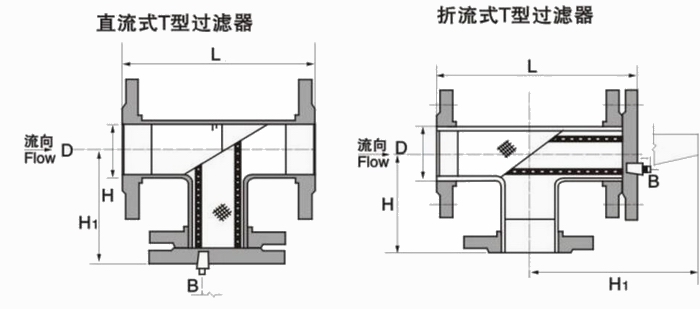

进口T型过滤器外形尺寸--

DN	L	H	H1	有效过滤面积m2
50	278	166	306	0.0039
65	314	187	348	0.0053
80	342	205	384	0.0079
100	418	246	473	0.0133
125	460	270	529	0.0204
150	500	292	581	0.0273
200	588	340	694	0.0462
250	690	398	281	0.0699
300	792	452	949	0.1001
350	852	485	1023	0.1205
400	970	547	1166	0.1585
500	1148	642	1372	0.2438
