进口软密封中线蝶阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口软密封中线蝶阀生产供应,主要进口软密封中线蝶阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口软密封中线蝶阀描述--
ALSO进口软密封中线蝶阀的启闭件是个碟式圆盘，蝶板绕着轴线旋转0°-90°之间，来达到开启与关闭的一种阀门，在管道上主要起截断和调节作用

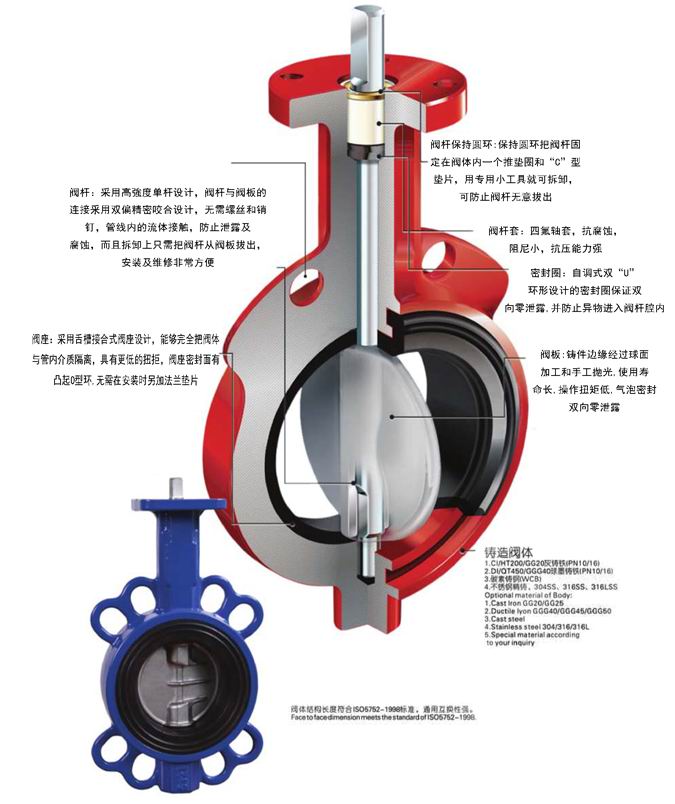

进口软密封中线蝶阀设计特点--
1.无脱落阀座一阀体结构
        压入(并粘接)式密封圈结构适用于2”至8",较大型号的阀门备有可替换的密封圈。这种无脱落的密封圈的阀体结构确保在高流速和真空应用时免维护、并能减少冲击。同时该结构也方便阀门在管道上的安装22.球形设计的阀板和密封圈
       橡胶密封圈在接触阀杆顶部和底部时均为球形设计，保护了橡胶不出现剥落或是由于度三长久而导致的变形。流线型的金属阀板经实验室精心设计，可以最大限度降低压力损失。
2.低操作扭矩
         可延长使用寿命，并可节省所选配的执行机构成本。
3.轻量设计，高效操作
          较以往产品重量大幅度下降，提高了在管道上的可操作性。
4.零泄漏阀杆密封结构
         安装在阀杆上部的橡胶O型圈，和以球面形互相紧密接触的阀板和密封圈，最大限度消除了泄漏。
5.防止结露
         可选配防结露型号，2”至8”带隔热板:10”至24”带不锈钢支架。
6.万能孔设计
          适应各种法兰标准的安装;

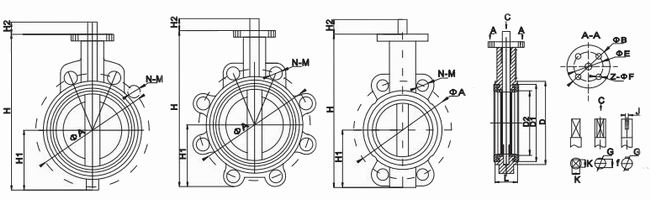

进口软密封中线蝶阀外形尺寸--

通径 mm	L	国标10/16		美标150LB		日标5K/10K
		￠A	N-M	￠A	N-M	￠A	N-M
25	33	85	4-12	79.5	4-14	75/90	4-10/12
32	33	100	4-16	88.9	4-14	90/100	4-12/16
40	33	110	4-16	98.5	4-14	95/105	4-12/16
50	42	125	4-16	120.7	4-16	105/120	4-12/16
65	44	145	4-16	139.7	4-16	130/140	4-12/16
80	44	160	8-16	152.4	4-16	145/150	4/8-16
100	50	180	8-16	190.5	8-16	165/175	8-16
125	56	210	8-16	215.9	8-20	200/210	8-16/20
150	56	240	8-20	241.3	8-20	230/240	8-16/20
200	60	295	8-20 12-20	298.5	8-20	280/290	8/12-20
250	68	350/355	12-20 12-24	362	12-24	345/355	12-20/22
300	78	400/410	12-20 12-24	431.8	12-24	390/400	12-20/16-22
350	78	460/470	16-20 16-24	476.3	12-27	435/445	12/16-22
400	102	515/525	16-24 16-27	539.8	16-27	495/510	16-22/24
450	114	565/585	20-24 20-27	577.9	16-30	555/565	16-22/20-24
500	127	620/650	20-24 20-30	635	20-30	605/620	20-22/24
600	151	725/770	20-27 20-33	749.3	20-33	715/730	20-24/24-30
700	163	840	24-27 24-33	863.6	28-33	820/840	24-24/30
800	190	950	24-30 24-36	977.9	28-39	830/850	24/28-30
900	203	1050	28-30 28-36	1085.8	32-39	1030/1050	24/28-30

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
