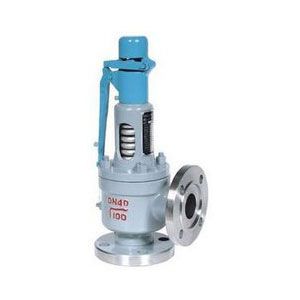

A48Y蒸汽安全阀产品特点：
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、带提拔扳手可定期检验阀门开启的天真性
4、整定压力误差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳固性
7、平面结构的阀瓣和阀座易于维修和重新加工
8、阀盖敞开式设计可用于温度较高的介质
A48Y蒸汽安全阀实行标准
设计规范：GB/T12243
结构长度：GB/T12221
法兰连接：JB/T79
试验与检验：GB/T12242
产品标识：GB/T12220
供货规范：JB/T7928
A48Y蒸汽安全阀产品型号：A48Y-16C(25,40,64,100)A48Y-16P(25P,40P,64P,100P)A48Y-16R(25R,40R,64R,100R)A48Y-16R3(25R3,40R3,64R3,100R3)
整定压力等级
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
| 10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
蒸汽安全阀性能规范
| 型号 | 铸钢型 A48Y-C | 304不锈钢型 A48Y-P | 316不锈钢型 A48-R | 316L不锈钢型 A48Y-R3 | |
| 口径范围 | DN15～DN400 | ||||
| 适用温度 | ≤350°C | ||||
| 适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | 腐蚀性介质 | 腐蚀性介质 | |
| 材料 | 1、阀座 | 2Cr13 | CF8 | CF8M | CF3M |
| 2、阀体 | WCB | CF8 | CF8M | CF3M | |
| 3、调节圈 | 2Cr13 | 304SS | 316SS | 316L | |
| 4、反冲盘 | 2Cr13 | 304SS | 316SS | 316L | |
| 5、阀瓣 | 2Cr13 | 304SS | 316SS | 316L | |
| 6、导向套 | 2Cr13 | 304SS | 316SS | 316L | |
| 7、阀盖 | WCB | CF8 | CF8M | CF3M | |
| 8、弹簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 9、阀杆 | 2Cr13 | 2Cr13 | 316SS | 316L | |
| 10、扳手 | ZG200 | ZG200 | ZG200 | ZG200 | |
| 11、调整螺杆 | 45#钢 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 12、珍爱罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | |
