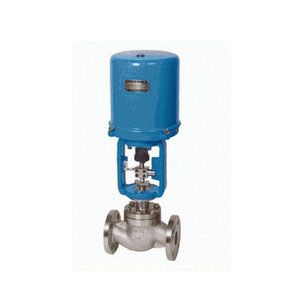

ZRSP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻纵贯单座阀，或低流阻套筒阀配用3810系列实行机构等组成。电动实行机构内有伺服放大器，无需另配伺服放大器，有输入控制旌旗灯号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程主动控制体系中。
一、阀体
情势：纵贯倒S铸造阀
公称通径：DN20－300mm
公称压力：PN1.6 4.0 6.4MPa
连接情势：JB78－59 JB/T79.2－94凹式
材 料：ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
二、上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃?+450℃
压盖情势：螺栓压紧式
填 料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管
三、阀内组件
阀芯情势：上导向单座柱塞式阀芯，
或上导向单座套筒柱塞式阀芯
流量特征：等百分比特征，
直线特征和快开特征
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
四、实行机构
类型:3810电子式直行程实行机构，防爆型选用3810型，
技术参数和性能：请参阅对应的实行机构及阀门定位器说明书
五、形状尺寸
| 公称通 径DN（mm） | L(mm) | H(mm) | H1(mm) | D (mm) | 重量（kg） | ||||||
| 1.6 (MPa) | 4.0 (MPa) | 6.4 (MPa) | 常温 型 | 散热 型 | PN0.6 (MPa) | PN1.6 (MPa) | PN4.0 (MPa) | PN6.4 (MPa) | 1.6 (MPa) | ||
| G3/4” | 120 | 120 | 120 | / | 31 | 31 | 31 | 225 | 12 | ||
| 20 | 181 | 194 | 206 | 501 | 651 | 45 | 52 | 52 | 65 | 225 | 23 |
| 25 | 184 | 197 | 210 | 513 | 663 | 50 | 57.5 | 57.5 | 70 | 225 | 24 |
| 40 | 222 | 235 | 251 | 650 | 815 | 65 | 75 | 75 | 85 | 225 | 39 |
| 50 | 254 | 267 | 286 | 652 | 822 | 70 | 82 | 82 | 90 | 225 | 44 |
| 65 | 276 | 292 | 311 | 770 | 950 | 80 | 92 | 92 | 102 | 225 | 64 |
| 80 | 298 | 317 | 337 | 782 | 967 | 95 | 100 | 100 | 107 | 225 | 76 |
| 100 | 352 | 368 | 394 | 800 | 1010 | 105 | 110 | 117 | 125 | 310 | 97 |
| 150 | 451 | 473 | 508 | 1080 | 1340 | 132 | 142 | 150 | 172 | 310 | 203 |
| 200 | 600 | 610 | 650 | 1125 | 1385 | 160 | 170 | 187 | 207 | 310 | 264 |
| 250 | 650 | 670 | 690 | 1345 | 1625 | 187 | 202 | 225 | 235 | 310 | 418 |
| 300 | 740 | 770 | 800 | 1365 | 1645 | 220 | 230 | 257 | 265 | 310 | 618 |
六、ZRSP/M规格参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 | ||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 许可走漏量Q | 单座式 | IV级为Kv值的0.01%,按GB4213－92标准 | ||||||||||||||||||
| 套筒式 | III级为Kv值的0.1%,按GB4213－92标准 | |||||||||||||||||||
| 基本偏差% | ±2.5 | |||||||||||||||||||
| 回差% | 2.0 | |||||||||||||||||||
| 死区% | 1.0 | |||||||||||||||||||
| 始尽头误差% | ±2.5 | |||||||||||||||||||
| 额定行程误差% | 2.5 | |||||||||||||||||||
| 可调比 | 50:1 | |||||||||||||||||||
七、许可压差
| 公称通径（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||
| 阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 实行机构 | 许可压差ΔP（MPa） | ||||||||||||||||||
| 381LSA-20 | 单座 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||||
| 套筒 | 6.4 | 6.4 | 6.4 | 5.10 | |||||||||||||||
| 381LSB-50 | 单座 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | ||||||||||||
| 套筒 | 6.4 | 6.4 | 6.25 | ||||||||||||||||
| 381LSC-65 | 单座 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | |||||||||||||
| 套筒 | 6.4 | 4.23 | 3.23 | ||||||||||||||||
| 381LSC-99 | 单座 | 0.63 | 0.44 | 0.25 | |||||||||||||||
| 套筒 | 3.31 | 2.07 | |||||||||||||||||
| 381LSC-160 | 单座 | 0.30 | 0.20 | ||||||||||||||||
| 套筒 | 6.00 | 4.00 | |||||||||||||||||
八、型号编制说明
| Z | D | S | P | 16 | C | G |
| 自控阀门 | 实行机构类型 | 位移特性： | 阀门结构情势： | 公称压力： | 阀体材质： | 温度类型： |
| D：透露表现PS系列 | S：透露表现直行程 | P：透露表现单座 | 16：透露表现1.6MPa | C：透露表现碳钢 | G：透露表现中温 常温省略 | |
| R：透露表现3810系列 | M：透露表现套筒 | 40：透露表现4.0MPa | P：透露表现不锈钢 铸铁省略 | |||
| H：透露表现DKZ系列 | 64：透露表现6.4MPa | |||||
| C：透露表现其它系列 |
