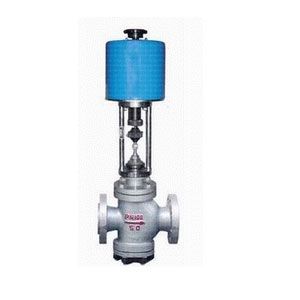

ZDSN型电动双座调节阀，配用PS系列等直行程电动实行机构，无需另配伺服放大器，有输入控制旌旗灯号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，适用于走漏要求不严、压差较大的干净场合。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程主动控制体系中。
一、阀体
情势：纵贯铸造阀
公称通径：20－300mm
公称压力：PN1.6 4.0 6.4MPa
连接情势：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖情势：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
三、阀内组件
阀芯情势：双导向单座柱塞式阀芯
流量特征：等百分比特征，直线特征和快开特征
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、实行机构
类型：可选PS、3810系列电子式直行程实行机构。
防爆型选用3810系列
技术参数和性能：请参阅对应的实行机构与阀门定位器
说明书。
五、重要材料使用温度
| 阀体材料 | 公称压力MPa | 介质工作温度℃ | |||||||||||||
| < | < | < | < | &llt; | < | < | < | < | < | < | < | < | < | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
| 铸铁HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 铸钢ZG25 | 4.0 6.4 | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | |||||||
| 不锈钢ZG1Cr18Ni9Ti | 4.0 6.4 | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 | ||||
六、重要技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 基本偏差% | ±1.0 | |||||||||||||
| 回差% | 1.0 | |||||||||||||
| 死区% | 1.0 | |||||||||||||
| 始尽头误差% | ±2.5 | |||||||||||||
| 额定行程误差% | 2.5 | |||||||||||||
| 许可走漏量Q | III级 Kv值的0.05%按GB4213－84标准 | |||||||||||||
| 可调范围 | 50:1 | |||||||||||||
| 公称压力 介质温度 阀体材料 | 1.6MPa | 常温－20℃~+200℃铸铁HT200 | ||||||||||||
| 4.0MPa | ||||||||||||||
