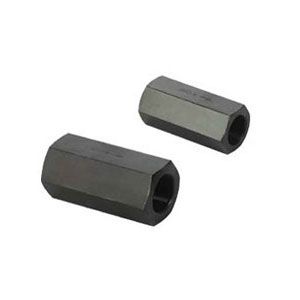

S型纵贯单向阀
型号说明
①系列代号：S型纵贯单向阀
②公称通径：06、08、10、15、20、25、32mm
③结构情势：A=管式、B=板式
④开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa
⑤连接螺纹：1=英制、2=公制
技术参数
工作压力：31.5MPa
温度范围：-30～+80℃
粘度范围：2.8～500平方毫米/s
工作介质：矿物油
形状尺寸
| 通径 | 型号 | 最大流量 | 尺寸(mm) | ||||
| L | E | S | T | M | |||
| 06 | S06A*/1 | 15 | 58 | 22 | 19 | 12 | M14×1.5 |
| S06A*/2 | G1/4 | ||||||
| 08 | S08A*/1 | 30 | 58 | 28 | 24 | 12 | M18×1.5 |
| S08A*/2 | G3/8 | ||||||
| 10 | S10A*/1 | 40 | 72 | 34.5 | 30 | 14 | M22×1.5 |
| S10A*/2 | G1/2 | ||||||
| 15 | S15A*/1 | 120 | 85 | 41.5 | 36 | 16 | M27×2 |
| S15A*/2 | G3/4 | ||||||
| 20 | S20A*/1 | 200 | 98 | 53 | 46 | 18 | M33×2 |
| S20A*/2 | G1 | ||||||
| 25 | S25A*/1 | 300 | 120 | 69 | 60 | 20 | M42×2 |
| S25A*/2 | G 11/4 | ||||||
| 30 | S30A*/1 | 400 | 132 | 75 | 65 | 22 | M48×2 |
| S30A*/2 | G 11/2 | ||||||
