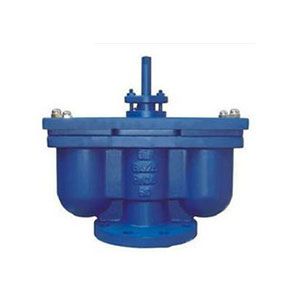

QB2双口快速排气阀重要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。适用于温度不超过100℃的水、热水管道上使管道内的空气悉数排出。当必要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，赓续排入排气阀的体腔上部，迫使浮球降落，脱离原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球赓续重复上述动作，空气赓续排出，当必要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。
QB2-10型双口排气阀每小时排气量表
| 规格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小时 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
重要零配件
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
| 阀体 | 密封垫 | 阀 瓣 | 开槽锥端定位螺钉 | 阀杆 | 空心球 | 阀盖 | 垫片 | 填料 | 排气口垫片 | ||||||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |||||||
| 排气端盖 | 螺母 | 护盖 | 螺母 | 专用螺柱 | 双头螺柱 | 填料压盖 | 螺母 | 双头螺柱 | |||||||
重要形状及连接尺寸
| 型号 | 公称通径 | 重要尺寸（mm） | ||||||
| D | D1 | D2 | L | Z-φd | 介质 | 阀体材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 铸铁 |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 铸铁 |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 铸铁 |
