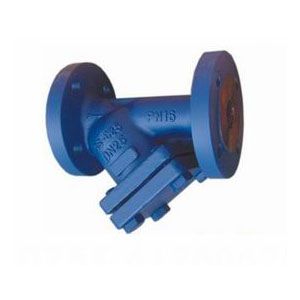

国标Y型过滤器用途
Y型过滤器是输送介质的管道体系不可缺少的一种装配，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消灭介质中的杂质，以珍爱阀门及设备的正常使用。该过滤器惧有结构先辈，阻力小，排污方便等特点。适用会质可为水、油、气。一样平常通水网为18～30目/cm2，通油网为100～480目/cm2，可按用户要求制作滤网。
Y型过滤器重要技术参数
| 型号 | 连接情势 | 公称压力 PN(MPa) | 耐压试验压力 （MPa） | 工作压力 （MPa） | 壳体材料 | 过滤网材料 | 网眼总面积 |
| SY4P-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3～4DN |
| SY1P-10 | 内螺纹 | ||||||
| SY4P-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | ||
| SY1P-16 | 内螺纹 | ||||||
| SY4P-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | ||
| SY1P-25 | 内螺纹 |
Y型过滤器重要形状尺寸（法兰连接尺寸PN1.0MPa按GB4216.4－84标准，PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准）
| 公称通径DN(mm) | 尺寸（mm） | |||||
| L | H | H1 | ||||
| 螺纹 | 法兰 | 螺纹 | 法兰 | 螺纹 | 法兰 | |
| 15 | 90 | 140 | 75 | 73 | 105 | 103 |
| 20 | 100 | 150 | 85 | 88 | 123 | 127 |
| 25 | 110 | 160 | 95 | 93 | 140 | 137 |
| 32 | 130 | 180 | 102 | 100 | 152 | 148 |
| 40 | 160 | 220 | 117 | 115 | 170 | 168 |
| 50 | 190 | 230 | 140 | 155 | 174 | 195 |
| 65 | 250 | 198 | 270 | |||
| 80 | 280 | 210 | 295 | |||
| 100 | 350 | 250 | 344 | |||
| 125 | 400 | 305 | 422 | |||
| 150 | 440 | 358 | 485 | |||
| 200 | 500 | 450 | 602 | |||
| 250 | 580 | 503 | 710 | |||
| 300 | 670 | 578 | 815 | |||
| 350 | 780 | 598 | 844 | |||
| 400 | 850 | 618 | 872 | |||
| 450 | 850 | 693 | 978 | |||
| 500 | 1000 | 765 | 1080 | |||
