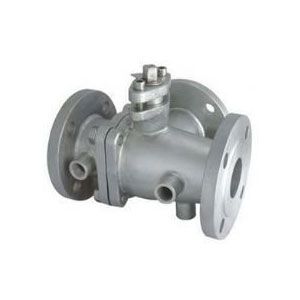

保温三通球阀具有优秀的保温保冷特征，且阀门的通径与管径同等，同时又能有用降低管路中介质热量损失。重要用于石油、化工、冶金、制药、食品等各类体系中，以输送常温下会凝固的高粘度介质。
保温三通球阀产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，天真控制管路中介质的合流分流。（如流向图B）
一、保温三通球阀连接尺寸表
| 公称压力或压力级 | 重要尺寸 | 公称通径DN（mm/in） | |||||||||||
| 15/1/2 | 20/3/4 | 25/1 | 32/1/4 | 40/1/2 | 50/2 | 65/2/1/2 | 80/3 | 100/4 | 125/5 | 150/6 | 200/8 | ||
| PN1.06pa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
| PN2.5pa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0pa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
二、保温三通球阀型号、零件材料及重要参数
| 公称压力或压力级 | 法兰 密封性 | 产品型号 | ||||||||||
| PN1.6pa | 凸面 | BQ45F-16C | BQ45F-16P | BQ45F-16CF8 | BQ45F-16CF3 | BQ45F-16R | BQ45F-16CF8 | BQ45F-16R3 | ||||
| PN2.5pa | 光滑面 | BQ45F-25 | BQ45F-25P | BQ45F-25CF8 | BQ45F-25CF3 | BQ45F-25R | BQ45F-25CF8 | BQ45F-25R3 | ||||
| PN4.0pa | 凹凸面 | BQ45F-40 | BQ45F-40P | BQ45F-40CF8 | BQ45F-40CF3 | BQ45F-40R | BQ45F-40CFR8 | BQ45F-40R3 | ||||
| CLASS150 | 凸面 | BQ45F-150（Lb）C | BQ45F-150（Lb）P | BQ45F-150（Lb）P8 | BQ45F-150（Lb）P3 | BQ45F-150（Lb）R | BQ45F-150（Lb）R8 | BQ45F-150（Lb）R3 | ||||
| 重要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG18Ni12Mo2T | CF8M(316) | CF8M(316L) | ||||
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19Nill(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | |||||
| 密封圈 | 聚四氟乙烯 对位聚笨 | |||||||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||||||
| 适用 工况 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||||||
| 适用温度 | -28~300℃ | |||||||||||
| 应用 规范 | 法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 | ||||||||||
| 体验试验按 | GB/T13927-89JB/T9092-99 | |||||||||||
| 其余制造规范均按本厂标准 | ||||||||||||
| 备注 | 保温三通球阀一样平常采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写响应的要求代号。 | |||||||||||
