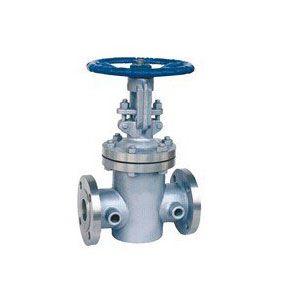

BZ41H型保温法兰闸阀系列产品是在加大了法兰规格的通俗闸阀的阀体外部焊装了金属夹套，也叫夹套闸阀，在阀体两侧装有夹套接口，可涵入蒸汽或其它导热介质，保温闸阀适用于输送常温下易结晶，易凝固介质的各种装配和管路。
【产品特点】
1、既能防止管路中浓厚的介质凝固，又能降低管路中低温介质的热量损失；
2、采用钢管焊接夹套比铸造的更加耐压、牢固和可霏；
3、因为阀门的通径与管道内径同等，介质呈直线流动，流阻小，最适用于易凝固、高粘性液体介质；
【实行标准】
设计规范：GB/T12234
结构长度：工厂标准
法兰连接：GB/T 9113 JB/T 79
试验与检验：GB/T 13927 JB/T9092
【重要零部件材料】
| 零件材料 | BZ41H WCB系列 | BZ41YWCB系列 | BZ41HY铬钼钢系列 |
| 阀体 | WCB | WCB | 1Cr5Mo |
| 阀盖 | WCB | WCB | 1Cr5Mo |
| 阀板 | WCB+13Cr | WCB+司太立 | 1Cr5Mo+司太立 |
| 阀杆 | 13Cr | 13Cr | F304 |
| 阀杆螺母 | 铝铁青铜 | 铝铁青铜 | 铝铁青铜 |
| 手轮 | 铸铁 | 铸铁 | 铸铁 |
【重要形状尺寸】
1.6MPa重要形状尺寸BZ41H/Y-16C BZ41H/Y-16I
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 310 | 358 | 372 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 |
| W | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
2.5MPa重要形状尺寸BZ41H/Y-25CBZ41H/Y-25I
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 |
| W | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
4.0MPa重要形状尺寸BZ41H/Y-40CBZ41H/Y-40I
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 |
