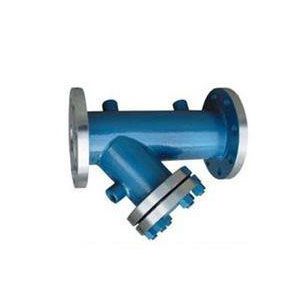

Y型保温过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装配，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来消灭介质中的杂质，以珍爱阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等好处。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以珍爱阀内介质不会在常温下凝固或结晶。统一规格口径的情况下，Y保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。
重要技术参数
| 型号 | 连接情势 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 壳体材料 | 过滤网材料 | 适用介质 |
| BGL41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 1.1 | 水、油和气等 |
| BGL41H -16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | 1.76 | |
| BGL41H -26 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 2.75 |
重要形状尺寸（法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定）
| 口径DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | |
| BY41H | L | 200 | 220 | 260 | 280 | 320 | 350 | 380 | 495 | 595 | 640 | 700 | 800 | 850 |
| H | 100 | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 | 640 | 700 | 790 | |
铸铁法兰尺寸（JB78）
| 口径DN | 外径DN | 螺栓孔中间圆直径 | 连接凸出部分直径D2 | 连接凸出部分高度f | 法兰厚度b | 螺栓孔径和数量Z-∮d |
| PN=0.1MPa PN=0.25MPa PN=0.6MPa | ||||||
| 32 | 120 | 90 | 70 | 2 | 16 | 4-14 |
| 40 | 130 | 100 | 80 | 3 | 16 | 4-14 |
| 50 | 140 | 110 | 90 | 3 | 16 | 4-14 |
| 65 | 160 | 130 | 110 | 3 | 16 | 4-14 |
| 80 | 185 | 150 | 125 | 3 | 18 | 4-18 |
| 100 | 205 | 170 | 145 | 3 | 18 | 4-18 |
| 125 | 235 | 200 | 175 | 3 | 20 | 8-18 |
| 150 | 260 | 225 | 200 | 3 | 20 | 8-18 |
| 200 | 315 | 280 | 255 | 3 | 22 | 8-18 |
| 225 | 340 | 305 | 280 | 3 | 22 | 8-18 |
| 250 | 370 | 335 | 310 | 3 | 24 | 12-18 |
| 300 | 435 | 395 | 362 | 4 | 24 | 12-23 |
| 350 | 485 | 445 | 412 | 4 | 26 | 12-23 |
| 400 | 535 | 495 | 462 | 4 | 28 | 16-23 |
| 450 | 590 | 550 | 518 | 4 | 28 | 16-23 |
| 500 | 640 | 600 | 567 | 4 | 30 | 16-23 |
| 600 | 755 | 705 | 670 | 5 | 30 | 20-25 |
| 700 | 860 | 810 | 775 | 5 | 30 | 24-25 |
| 800 | 975 | 920 | 880 | 5 | 30 | 24-30 |
| 900 | 1075 | 1020 | 980 | 5 | 30 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 5 | 30 | 28-30 |
| 1200 | 1375 | 1320 | 1280 | 5 | 30 | 32-30 |
| MP=0.1MPa | ||||||
| 25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
| 32 | 135 | 100 | 78 | 2 | 18 | 4-18 |
| 40 | 145 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 160 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
| 80 | 195 | 160 | 135 | 3 | 22 | 4-18 |
| 100 | 215 | 180 | 155 | 3 | 22 | 8-18 |
| 125 | 245 | 210 | 185 | 3 | 24 | 8-18 |
| 150 | 280 | 240 | 210 | 3 | 24 | 8-23 |
| 175 | 310 | 270 | 240 | 3 | 26 | 8-23 |
| 200 | 335 | 295 | 265 | 3 | 26 | 8-23 |
| 225 | 365 | 325 | 295 | 3 | 26 | 8-23 |
