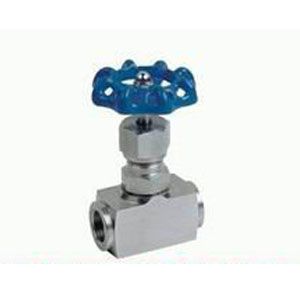

J13W-16P-320P内螺纹针型阀
产品型号：J13W-1.6(42)P型
产品名称：内螺纹针型阀
二、内螺纹针型阀重要零件材料：
| 零件名称 Part name | 阀杆，阀盖 Stem，Bonnet | 阀杆，阀瓣 Stem，disc | 填料 Packing |
| J13W-16P | 铬镍不锈钢 Cr. Ni Stainless steel | 铬镍不锈钢 Cr. Ni Stainless steel | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
| J13W-160、J13W-40 | 优质碳钢 High grade carbon steel | 铬不锈钢 Cr， Stainless steel |
三、内螺纹针型阀重要性能规范：
| 型号 Type | 公称压力PN Mpa | 试验压力PS (Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
| 壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
四、J13W高压内螺纹针型阀重要形状及连接尺寸：
| 公称直径DN（mm） | 管螺纹G Screw thread | 尺寸 Dimension | 重量(kg)Weight | ||||
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 8 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
