产品概述

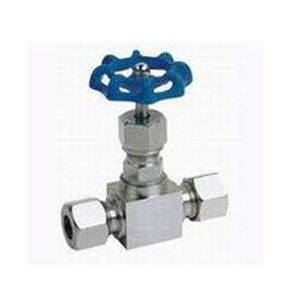

针型阀密封性优秀，一样平常用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一样平常分为通俗截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性优秀，使用寿命长，即使密封面损坏后，也只必要替换易损零件，即可继承使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能优秀等好处，是电站、炼油、化工装配和仪表测量管路中的一种先辈连接体例的阀门。手动截止阀、球阀可安装在管路的任何位置上。
重要形状及连接尺寸
| 型号 | 公称直径 DN(mm) | 尺 寸 | 重量(kg) | |||||
| L | D1 | H | H1 | h | M1 | |||
| JJY1-320 | 5 | 104 | 65 | 104 | 112 | 14 | M22×1.5 | 1.0 |
重要性能规范
| 型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封(液) | 密封(气) | |||||
| JJY1-320-DN5 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油气 水、酸、蒸汽、 油品等 |
| C≤425℃ | |||||||
重要零件材料
| 零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
| JJY1-320-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
