产品用途：

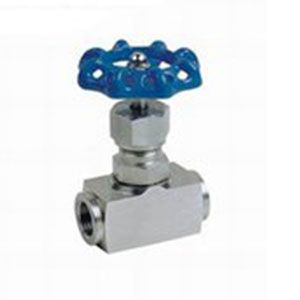

J13W内螺纹针型阀是一种可以正确调整的阀门，密封性能好，一样平常适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
产品的性能及好处：
J13W内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户必要也可用40钢锻制。连接情势采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。
技术规范:
☆工作压力:≤10000PSI;
☆使用温度:-29℃～+570℃;
☆规格尺寸:￠6～￠50;
☆连接情势:内螺纹;
☆结构特性:锥面密封;
☆阀体材质:碳钢、不锈钢、铬钼钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:JB/T9092-1999;
内螺纹针型阀重要性能规范：
| 型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封(液) | 密封(气) | |||||
| J13W、J18W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气 水、酸、蒸汽、 油品等 |
| J13W、J18W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W、J18W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J13W、J18W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
内螺纹针型阀重要零件的材料说明:
| 零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
| J13W、J18W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
| J13W、J18W-160、－40 | 优质碳钢 | 铬不锈钢 |
J13W内螺纹针型阀重要形状尺寸：
| 公称直径DN(mm) | 管螺纹G | 尺 寸 | 重量(kg) | ||||
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
