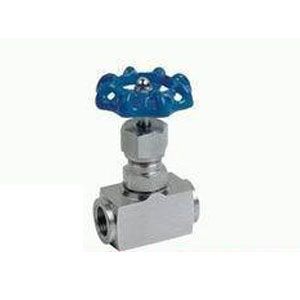

J13W内螺纹针型阀
针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一样平常用于较小流量，较高压力的气体或者液体介质的密封。针形阀门与压力表配合使用是最合适的了，一样平常的针形阀门都做成螺纹连接当然也有法兰及其他情势的连接
| 零件名称 Partname | 阀杆，阀盖 Stem，Bonnet | 阀杆，阀瓣 Stem，disc | 填料 Packing |
| J13W-16P | 铬镍不锈钢 Cr.NiStainlesssteel | 铬镍不锈钢 Cr.NiStainlesssteel | 聚四氟乙稀，柔性石墨PTFE，Softgraphite |
| J13W-160、J13W-40 | 优质碳钢 Highgradecarbonsteel | 铬不锈钢 Cr，Stainlesssteel |
J13W/H/Y内螺纹针型阀重要性能规范：
| 型号 Type | 公称压力PNMpa | 试验压力PS（Mpa）_Testpressure | 工作压力（Mpa）Workingpressure | 工作温度（OC）Workingtemps. | 适用介质Applicablemedium | ||
| 壳体 Shell | 密封（液）Seal | 密封（气）Seal | |||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等PetroleumgasWater，As，Steam，Oil，etc. |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425OC | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J13W/H/Y内螺纹针型阀重要形状及连接尺寸：
| 公称直径DN（mm） | 管螺纹GScrewthread | 尺寸Dimension | 重量（kg）Weight | |||||
| Do | L | H | H1 | d | ||||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 | |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 | |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 | |
| 20 | 3/4 | 8 | 80 | 109 | 121 | 8 | 1.07 | |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 | |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 | |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 | |
