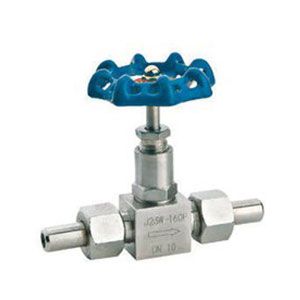

型号：J23W-160P
产品名称：外螺纹针形截止阀
特征:
1.制造标准:GB/T12224-2005JB/T7747-1995
2.连接情势:外螺纹对焊接管式
3.结构特性:锥面密封,运动阀瓣
4.阀门检验与试验:GB/T13927-1992
5.公称压力:≤10000Psi
6.适用工作温度:-29℃～+200℃
7.适用介质:水,油,气等腐蚀性与非腐蚀性介质
8.公称通径:DN6,DN10,DN15,DN20,DN25…
重要零件材料/Materialsofmainparts
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平垫圈Plain washer | PTFE RTFE铜(copper) |
| 3 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | 公称通径 DN Nominal bore | ø | L1 | L | H | D0 |
| J23W-160P-1 | DN6 | ø14 | 66 | 140 | 84 | 63 |
| J23W-160P-2 | DN10 | ø18 | 78 | 160 | 93 | 78 |
