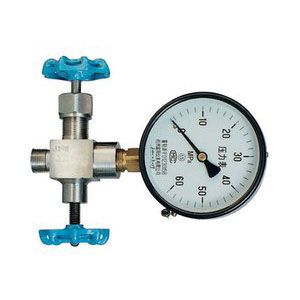

J19H~J19W压力表针型阀重要零件材料
| 零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
| J19H/W-320 | 碳钢 | 铬不锈钢 | 聚四氟乙烯、 柔性石墨 | 碳钢 | 优质碳钢 | |
| J19H/W-320P | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
重要性能规范
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
| J19H/W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油气水、酸、 蒸汽、油品等 |
| J19H/W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
重要外型及连接尺寸
| 型号 | 公称直径(mm) | 尺 寸 | 重量(Kg) | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | RC | |||
| J19H/W-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19H/W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2? | 1.0 |
