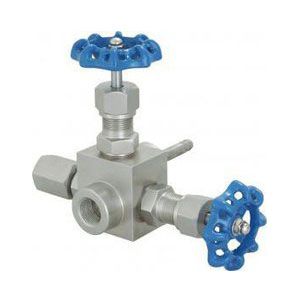

高压取样阀GMJ14F~GMJ11H
1、取样阀设计制造
GB/T 12224-1989
JB/ T 7747-1995
2、取样阀连接情势：
管接头内螺纹连接
3、取样阀结构特性：
硬软双密封副；浮动阀瓣;直角式通道
4、阀门检验和试验：
GB/T 13927-1992
5、材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
GMJ14F/H型取样阀性能规范
| 试验项目 | 压力值 |
| 公称压力 | 25 |
| 壳体试验 | 37.5 |
| 密封试验 | 27.5 |
| 气压试验 | 15 |
| 适用温度 | ≤180°C |
| 适用介质 | 水、蒸气、油品等 |
GMJ14F/H型取样阀重要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| GMJ14F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ14F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | PTFE |
GMJ14F/H型取样阀重要形状尺寸
| 规格 | M1 | M2 | N-ø | L | L1 | L2 | H | D0 | 重量（KG） |
| DN6 | G1/2 | M20×1.5 | ø10 | 98 | 37 | 75 | 100 | 63 | 1.7 |
