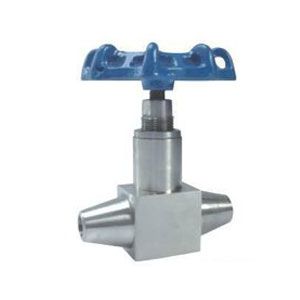

高温高压对焊针型阀
一、高温高压对焊针型阀概述：
适合用于城建、化工、冶金、石油、制药、食品、饮料、环保
二、高温高压对焊针型阀重要零部件材料：
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
三、高温高压对焊针型阀重要连接尺寸：
| 规格 SPECIF ICATION | L | H | Do |
| DN6 | 100 | 110 | 70 |
| DN10 | 120 | 145 | 80 |
| DN15 | 140 | 165 | 110 |
| DN20 | 160 | 180 | 130 |
| DN25 | 180 | 220 | 150 |
