【产品介绍】

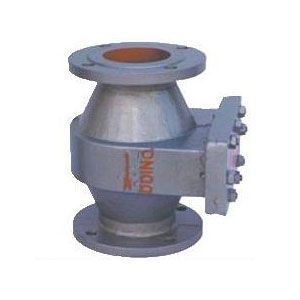

ZGB-2抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其重要功能是许可易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
【实行标准】
设计规范：GB5908-86
试验与检验：GB1347-92
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSIB16.5
产品标识：GB/T12220
供货规范：JB/T7928
【技术参数】
ZGB-2抽屉式波纹阻火器性能指标
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力(MPa) | 0.6~5.0 |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
【连接尺寸】
| 规格 | D | A | B | C | H |
| DN50 | 50 | 110 | 140 | 114 | 210 |
| DN100 | 100 | 170 | 205 | 150 | 284 |
| DN150 | 150 | 225 | 260 | 185 | 375 |
| DN200 | 200 | 280 | 315 | 230 | 445 |
| DN250 | 250 | 335 | 370 | 276 | 500 |
| DN300 | 300 | 395 | 435 | 276 | 500 |
| DN400 | 400 | 495 | 535 | 335 | 520 |
| DN500 | 500 | 600 | 640 | 400 | 550 |
