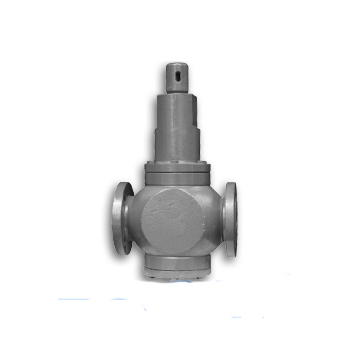

进口直接作用弹簧薄膜式减压阀

---

进口直接作用弹簧薄膜式减压阀

　　产品信息

　　产品型号：ML-654

　　产品口径：DN15-DN500

　　产品压力：1.6Mpa-2.5Mpa

　　产品材质：铸铁 碳钢 不锈钢

　　进口直接作用弹簧薄膜式减压阀详情：

　　进口Y42X减压阀属于直接作用弹簧活塞式减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备;也可在通常的冷热水管网中，起减压稳压作用。

　　减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压自调节。管道上如一次减压不够可采取二次减压;减压系统通常需采取一备一用，防止因现用减压阀故障而破坏系统或下游设备。

　　直接作用减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。

　　先导式减压阀：由主阀和导阀组成，出口压力的变化通过放大来控制主阀动作的减压阀。

　　薄膜式减压阀：采用膜片作为敏感原件来带动阀瓣运动的减压阀。

　　活塞式减压阀：采用活塞作为敏感原件来带动阀瓣运动的减压阀。

进口直接作用弹簧薄膜式减压阀参数：

公称通径：DN15-DN500
公称压力：1.0Mpa-2.5Mpa
适用温度：0℃≤T≤80 ℃
适用介质：水
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2	4	4	6	13	14	38	40	85	90	165	350	520	690	950	1400

进口直接作用弹簧薄膜式减压阀特性：

本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

进口直接作用弹簧薄膜式减压阀尺寸：

主要连接外形和尺寸

单位：mm

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	160	160	180	200	220	250	260	310	350	400	450	500	600	800	850	900	900	950
H1	100	100	110	110	120	120	140	165	185	225	260	280	335	385	430	455	500	525
H2	265	265	285	285	320	320	335	425	445	590	625	680	855	935	1015	1095	1165	1205

注：此外形尺寸为1.6Mpa压力减压阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口直接作用弹簧薄膜式减压阀技术要求：对于软密封减压阀，在规定时间内不得有渗漏，对于金属密封的减压阀，渗漏量应不大于较大流量的0.5%；出口流量变化时，直接作用的出口压力偏差值不大于20%，先导式不大于10%；进口压力变化时，直接作用式的出口压力偏差值不大于10%，先导式不大于5%；通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa。

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务

。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部

分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我

们一定会尽心尽力为您提供优质的服务！
