进口气动隔膜阀

进口气动隔膜阀 描述--
ALSO气动隔膜阀由活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开,并根据需要，可附装反馈信号装置或限位、定位装置等，以适应自控、程控、遥控或调节流量之用

进口气动隔膜阀 原理--
（单作用常开式）当气源进入气缸控制腔，隔膜下压，关闭阀门通道，当气缸控制腔无气源压力时，隔膜上升，阀门通道被打开。
（单作用常闭式）当气源进入气缸控制腔，打开阀门通道，当气缸控制腔无气源压力时，阀门通道被关闭。

进口气动隔膜阀 参数--

空气驱动	压缩空气 4-7bar
公称通经	15-200mm
公称压力	1.0Mpa
使用温度	-10℃～80℃～120℃
连接方式	法兰
阀体材质	铸铁、铸钢
膜片材质	PTFE、EPDM
内衬材料	衬胶，衬氟，无衬
执行器	铝合金
安装方向	任意角度
可选附件	限位开关、定位器、电磁阀、减压阀

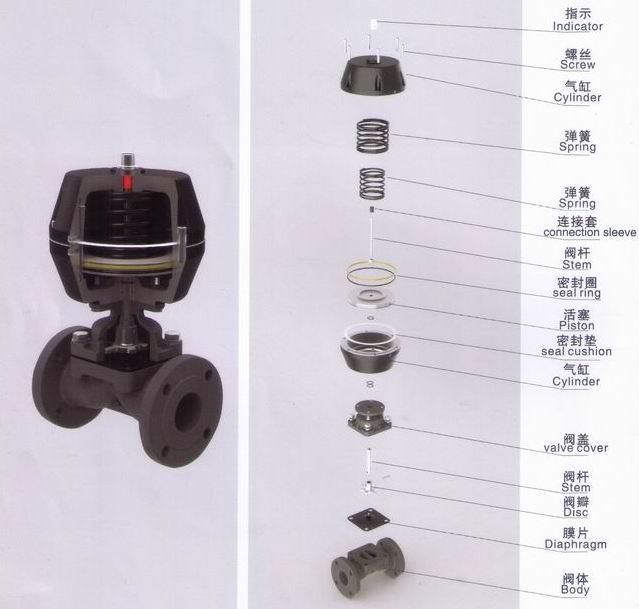

进口气动隔膜阀 结构--
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阻力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要 。

信号装置--
隔膜阀利用反馈信号装置是通过连接杆固定在气缸上，引出杆一端与拨动快连接，另一端连接工作磁钢，当阀门动作时拨动块及引出杆上下运动，从而使反馈杆上下运动，与相应限位开关内的器件构成磁回路，使之发出信号，由于该限位开关具有自锁能力，因而可以正确、可靠地反映阀门启闭的信号。调节限位开关在导向槽内的位置，即可调节开关的行程。

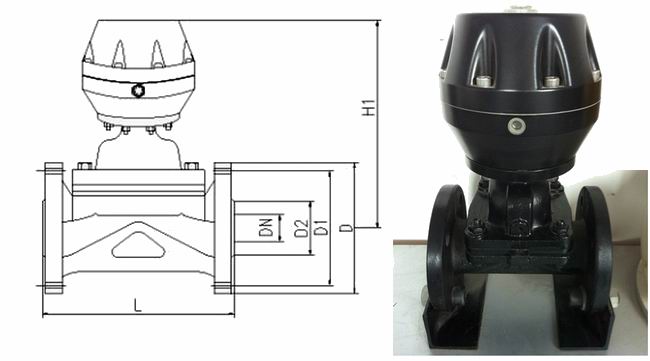

进口气动隔膜阀 外形尺寸--

公称通径 （DN）	公称压力（MPa）	工作压力 （MPa）	L	D	D1	n-c	f	H1
15	1.0	1.0	108	95	65	4-14	2	125
20			117	105	75	4-14	2	130
25			127	115	85	4-14	2	145
32			146	140	100	4-18	2	180
40			159	150	110	4-18	2	220
50			190	165	125	4-18	2	250
65	1.0	1.0	216	185	145	4-18	2	280
80			254	200	160	8-18	2	340
100			305	220	180	8-18	2	370
125			356	250	210	8-18	3	420
150			406	285	240	8-22	3	480
200		0.6	521	340	295	8-22	3	625
250

进口气动隔膜阀 典型应用--
机械设备
化肥厂和制药厂
化学管洛
给排水,环保
废气净化装置
强酸强碱高腐蚀性管道
电厂脱硫装置
石油化工装置
食品饮料设备
