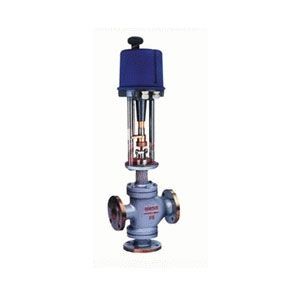

ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列或3810L直行程电动实行机构组成。电动实行机构内有伺服体系，无需另配伺服放大器，有输入控制旌旗灯号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳固性好、不易产生震荡、噪声低、许可使用压差大，连线简单等特点，广泛用于流量系数大，走漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业主动控制体系中。
技术参数
情势：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接情势：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀芯情势：双导向双座套筒型阀芯
流量特征：等百分比特征，线性特征和快开特征
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
实行机构
类型：可选PS型直行程，3810L直行程系列
技术参数和性能：请参阅对应的实行机构与阀门定位器说明书。
重要零件材料及保举使用温度范围
| 阀体材料 | 公称压力MPa | 介质工作温度 | |||||||||||||
| < | < | < | < | < | < | < | < | < | < | < | < | < | < | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
| 铸铁HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 铸钢ZG25 | 4.0 6.4 | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | |||||||
| 不锈钢ZG1r18Ni9Ti | 4.0 6.4 | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | |||||||||
直行程分（合）流电动调节阀规格参数表
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 许可压差△MPa | ≤公称压力MPa | ||||||||||||
| 基本偏差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死区% | 1.0 | ||||||||||||
| 始尽头误差% | ±2.5 | ||||||||||||
| 额定行程误差% | 2.5 | ||||||||||||
| 许可走漏量Q | Kv值的0.05% | ||||||||||||
| 可调范围 | 30:1 | ||||||||||||
| 配电动实行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | |||||||||||
| 4.0MPa | 常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
