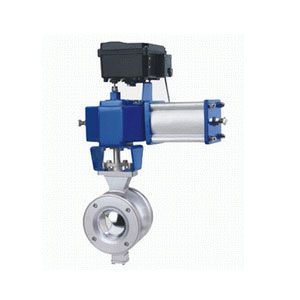

ZSS(H)V气动V型调节球阀概述
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特征结合成一体,既可用作控制调节阀，又可作关断切断阀。其重要特点是：
（１）不带任何管接头的团体式阀体，因此不受管道或螺栓应力影响，并且因为阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的正确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步加强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，分外适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连体例与实行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳固可靠等好处。实行机构配ZXQ气动活塞式实行机构。
阀体
公称压力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公称通径：DN20～600mm
工作温度：硬密封-20～160℃,-20～230℃,-20～425℃
软密封-20～150℃
流量特征：近似等百分比
气源压力：0.5～0.7MPa
阀座情势：不锈钢可动硬密封、PTFE软密封
气动实行器：ZXQ系列单活塞实行器
重要材质：阀体:(1)WCB(2)CF8(3)CF8M(4)CF3M
阀芯:(1)CF8(2)CF8M(3)CF3M
可选附件：(1)电气阀门定位器：A.进口B.国产
(2)电磁阀、回讯器
(3)连接法兰、螺栓：A.A3钢B.不锈钢
| 基本偏差 | 回差 | 死区 | 输入旌旗灯号 | 气源 接口 | |||||||||
| 电旌旗灯号 | 气旌旗灯号 | ||||||||||||
| 全行程的 ≤±2% | 全行程的 ≤±2% | 全行程的 ≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" | ||||||||
| 阀板转角（度） | 0°～至90°（可调） | ||||||||||||
| 许可走漏量等级 | 软密封：零泄漏 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封：≤额定CV×0.065% | |||||||||||
| 动作时间（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | ||||||||
| 可调节比 | 250:1 | 300:1 | |||||||||||
形状尺寸
| 公称通径 DN(mm) | 尺寸 (mm) | |||||||
| 对夹 | 法兰式 | L | H | |||||
| D | D | D1 | D2 | q | Z-Φd | |||
| 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 233 |
| 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 280 |
| 50 | 100 | 160 | 125 | 110 | 16 | 4-18 | 124 | 362 |
| 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 377 |
| 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 410 |
| 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 423 |
| 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 436 |
| 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 653 |
| 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 703 |
| 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 787 |
| 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 827 |
| 350 | 470 | - | - | - | - | - | 1050 | |
| 400 | 525 | - | - | - | - | - | 1100 | |
