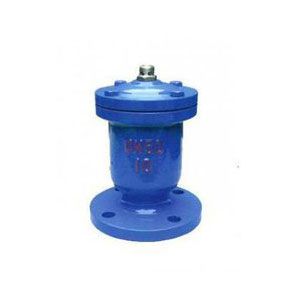

QB1排气阀概述
1. 本阀为圆桶式阀体，其内部结构重要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
2. QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
单口排气阀工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到肯定压力的时候，浮球紧顶住橡胶圈，说明空气已悉数从排气嘴排出。
单口排气阀零件材料
1.阀体、铸铁
2.阀盖、铸铁
3.浮球、不锈钢
4. 塞头、橡胶
5.排气嘴、黄铜
6.螺丝、螺帽、元钢
单口排气阀重要尺寸 单位:mm
| DN | H | D | D1 | Z-Φd | |
| 法兰式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 丝口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |
