进口德标波纹管角式截止阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口德标波纹管角式截止阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口德标波纹管角式截止阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

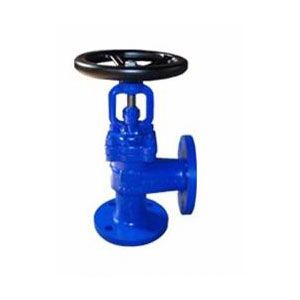

波纹管角式截止阀WJ44H 产品说明

德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

波纹管角式截止阀WJ44H其重要结构特点

1、产品结构合理、密封可靠、性能精良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及外观氮化处理，有优秀的抗腐和抗摩擦性能；

4、双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质，法兰和对焊编号尺寸可根据现实工况或用户要求合理选配，知足各种工程必要。

波纹管角式截止阀WJ44H技术规范

重要零部件材质

序号	名称	材质
1	阀体	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	轴销	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	波纹管组件	1Cr18Ni9Ti、304、316
6	阀盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨
8	填料压盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9	阀杆螺母	WCB、QT400-18
10	手轮	铜合金
11	双头螺栓	ASTM A193-B7、A320-B8、A193-B8M
12	六角螺母	ASTM A194-2H、A194-8、A194-8M
13	垫片	柔性石墨+不锈钢
