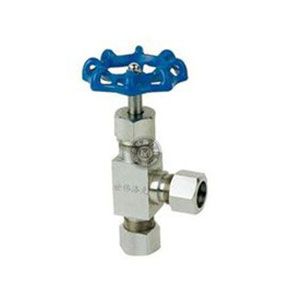

J94W/H卡套角式针型阀
性能规范：
设计制造：GB/T 12224-1989，JB/T 7747-1995，
连接情势：卡套式，
结构特性：锥螺纹密封，
阀门检验和试验：GB/T 13927-1992。
验标准(单位Unit：MPa) ：
试验项目：TESTITEM 压力值PRESSURE VALVE
公称压力：Nominal Pressure 6.4
壳体试验： Shell Test 9.6
密封试验： Test 7.0
气压试验： Air Pressure Test 0.9
适用温度： Suitable Temperatue ≤180℃
适用介质： Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods
重要零件材料/Materials of main parts
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | ø | L | H | D0 |
| J94W/H | ø8 | 38 | 92 | ø70 |
| J94W/H | ø10 | 38 | 92 | ø70 |
| J94W/H | ø12 | 39 | 92 | ø70 |
| J94W/H | ø14 | 40 | 94 | ø70 |
| J94W/H | ø18 | 42 | 100 | ø80 |
