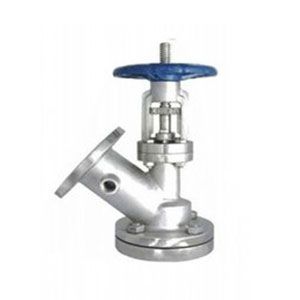

一、下展式保温放料阀也称夹套放料阀，分上展式与下展式两种，在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以珍爱阀内介质不会在常温下凝固 或结晶。统一规格口径的情况下，保温放料阀的连接尺寸要比通俗放料阀大一到两个规格。保温放料阀是锅炉应用体系装配中的节能型阀门，产品设计新鲜，结构合理，密封性能优秀。
二、重要技术参数：
| 压力 | 工作温度 | 适用介质 | |||
| 公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 | |
| 壳体试验 | 2.4 | 高压密封试验 | |||
三、重要零件材料:
| 阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
| 壳体试验 | 不锈钢 | 铜 |
四、重要形状及连接尺寸：PN1.6MPa
| 口径 | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
